Modelado

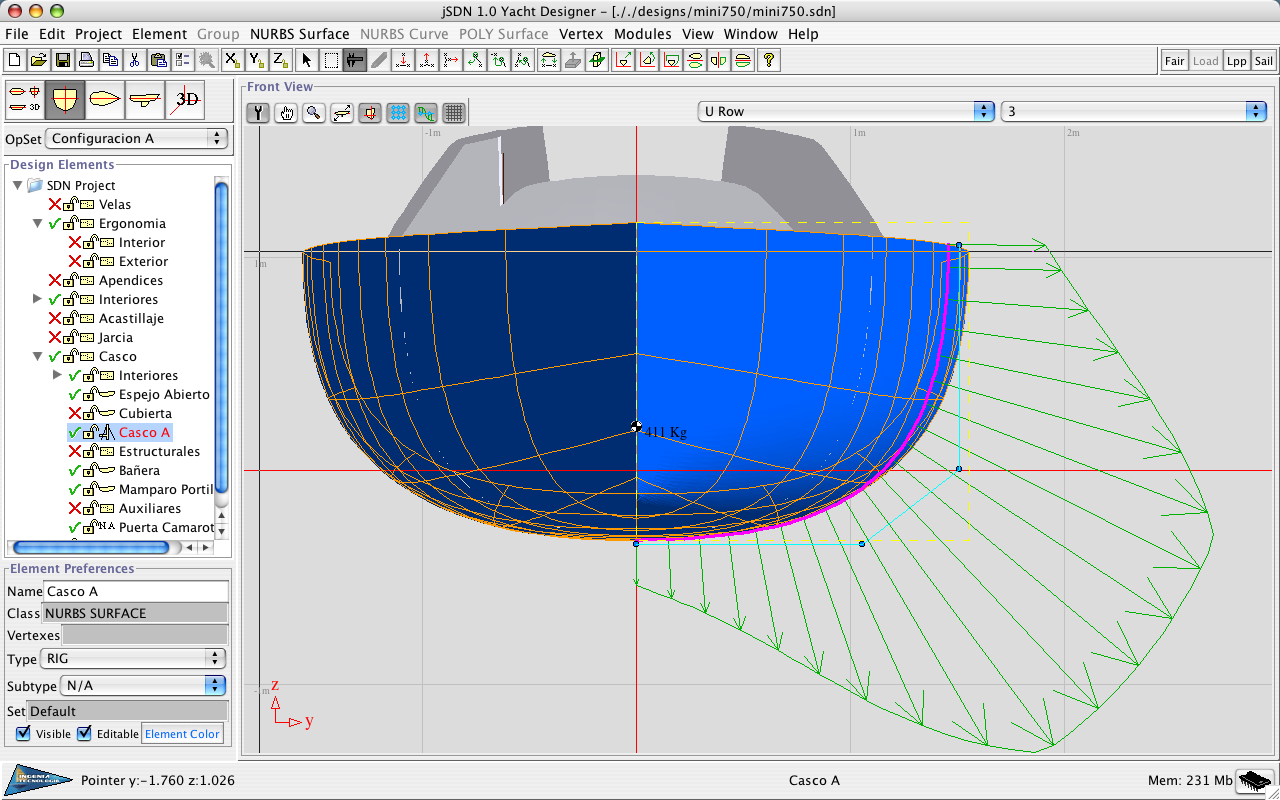

jSDN incluye un potente modelador de curvas y superficies NURBS, con vistas de proyecciones 2D y una vista 3D. Las NURBS pueden ser modificadas desplanado sus puntos de control, o mediante traslación, rotatación, escalado y operaciones de espejo. Entre la herramientas adicionales de las NURBS se encuentran la transposición de nudos, reducción de nudos, elevación de grado y teselado. La visualización de los puntos de control de las NURBS puede ser modificada para mostrarlos todos, o sólo filas de nudos U y V seleccionadas. Adicionalmente, se pueden gestionar y modificar superficies POLY (líneas y polihedros de 3 y 4 aristas) que pueden ser importados de sistemas CAD 3D estándares (DXF, STL, 3DS, AC3D, VRML).

Los elementos de un diseño pueden se organizados de forma jerárquica, permitiendo la agrupación y haciendo más manejables los diseños grandes y complejos. Cada elemento jSDN tiene asociadas una serie de propiedades individuales como: nombre, color, visibilidad (esconder/ver), editabilidad (bloqueado/desbloqueado), y propiedades funcionales (tipo y subtipo). Las propiedades funcionales indican el uso de un elemento determinado, de forma que se puedan realizar cáculos específicos por tipo de elemento. Algunos de los tipos y subtipos soportados son:

Tipos	Subtipos
HULL	HULL, DECK
APPENDAGE	RUDDER, KEEL, BULB
SAIL	MAINSAIL, JIB/GENOA, SPINNAKER
RIG	MAST, BOOM, POLE

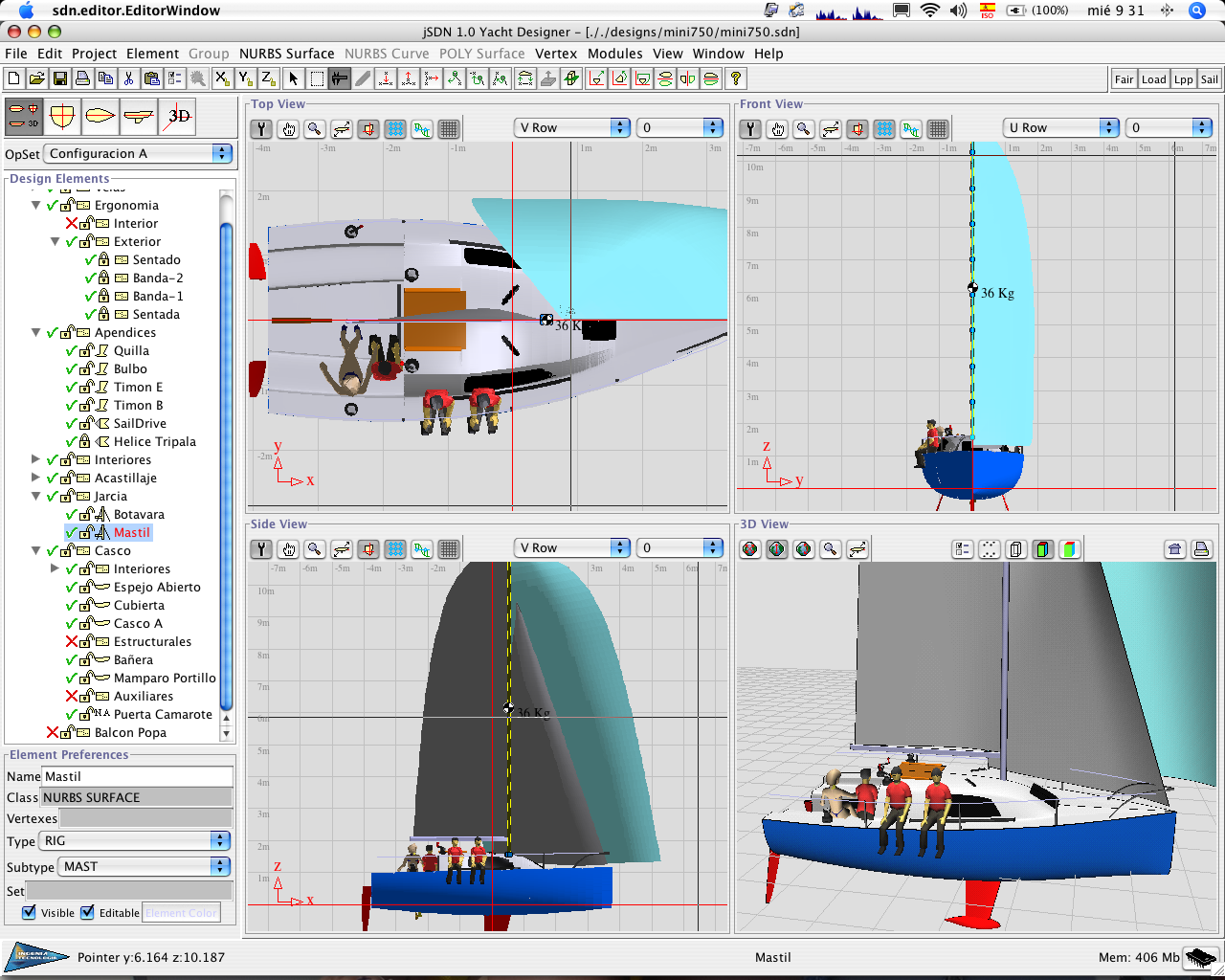

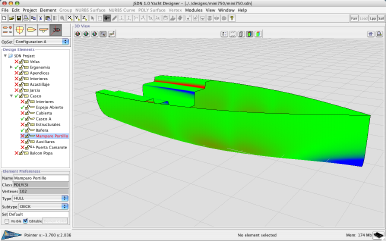

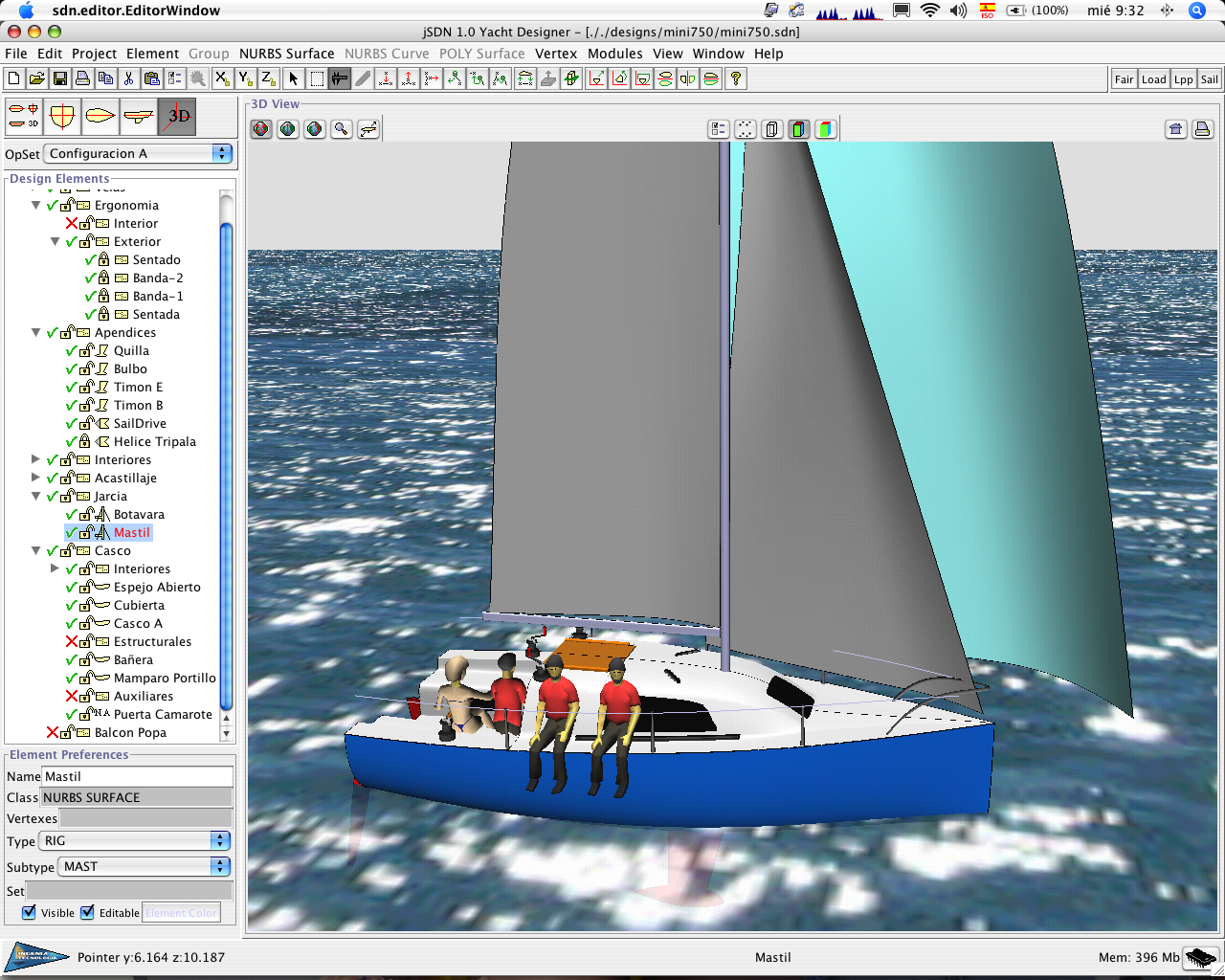

La visualización 2D puede ser configurada como modo alambre o sombreado. La visualización 3D puede ser configurada como modo alambre o sombreado. El coloreado 3D puede ser configurado para mostrar los colores de diseño, un patrón de ajedrez o la curvatura Gausiana (sólo en superficies NURBS). Adicionalmente la vista 3D puede ser configurada para que muestre ejes coloreados, una rejilla, y una superficie del mar con textura.
